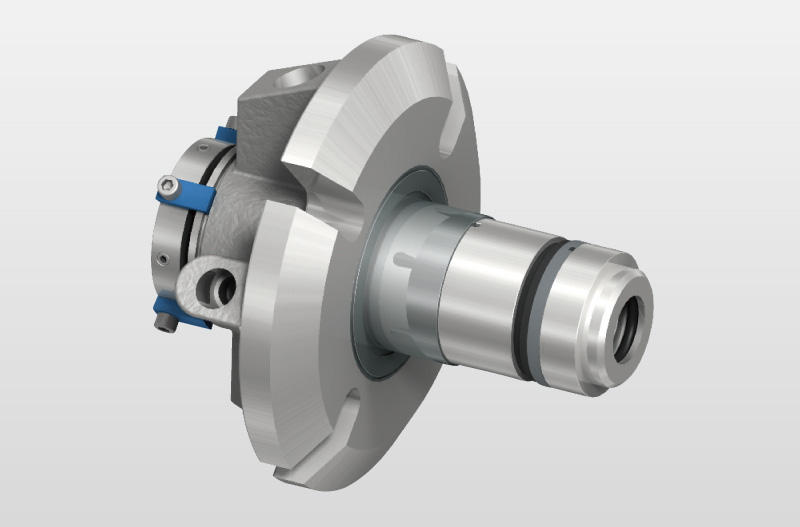

TSDC-J01 (заменять John crane 5620 )mm
название:

TSDC-J01 (заменять John crane 5620 )mm


(картриджное уплотнение )
Категории: Одинарное & двойное картриджное уплотнение
доля
Связывайте

Технические параметры:
Давление: < 2.1Мпа(диаметр вала≤75мм)
< 1.3Мпа(диаметр вала≤75мм)
Ско¬рость: ≤ 25м/с
Температура: -30˚C ~ +205˚C

● Подвижное кольцо(карбид кремния/карбид вольфрама)
● Неподвижное кольцо(карбид кремния/углеграфит)
● Вспомогательное уплотнение(фторкаучук/обшивной круг/тефлон)
● Другие детали (нержавеющая сталь/титан/Hastelloy-C)

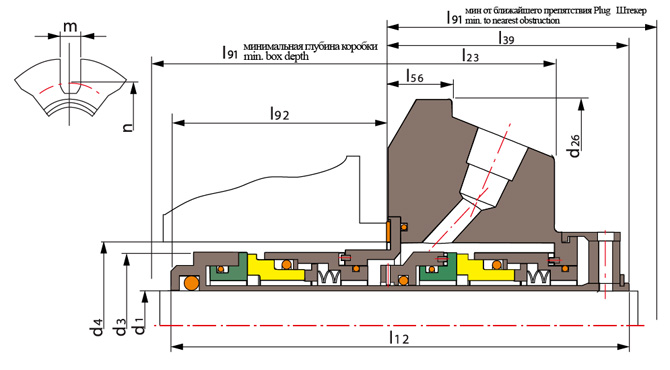

d1(mm) d3 d4 d26 l12 l23 l39 l56 l90 l91 l92 m n
min max
24 39.7 41.3 48.0 101.6 94.1 34.4 49.6 13.5 50.8 47.7 44.5 13.3 71.2
25 39.7 41.3 48.0 101.6 94.1 34.4 49.6 13.5 50.8 47.7 44.5 13.3 71.2
28 42.9 44.5 51.2 104.8 97.8 36.7 52.4 13.5 54.0 48.6 45.4 13.3 74.5
30 44.5 46.1 56.5 108.0 97.8 36.7 52.4 13.5 54.0 48.6 45.4 13.3 79.9
32 46.0 47.6 58.3 108.0 97.8 36.7 52.4 13.5 54.0 48.6 45.4 13.3 81.6
33 49.3 50.8 61.5 111.1 97.8 36.7 52.4 13.5 54.0 48.6 45.4 13.3 84.8
35 49.3 50.8 61.5 111.1 97.8 36.7 52.4 13.5 54.0 48.6 45.4 13.3 84.8
38 55.5 57.2 68.1 123.8 101.5 37.8 54.0 15.1 55.5 50.7 47.5 13.3 91.4
40 58.7 60.3 71.4 127.0 101.5 37.8 54.0 15.1 55.5 50.7 47.5 14.3 95.7
43 61.1 63.0 74.1 133.4 101.5 37.8 54.0 15.1 55.5 50.7 47.5 14.3 98.4
45 61.1 63.0 74.1 133.4 101.5 37.8 54.0 15.1 55.5 50.7 47.5 14.3 98.4
48 64.7 66.7 74.1 133.4 101.5 37.8 54.0 15.1 55.5 50.7 47.5 14.3 98.4
50 67.9 70.0 76.6 139.7 110.6 40.7 58.7 27.0 60.3 55.0 51.9 14.3 101.6
53 71.1 73.0 85.3 148.8 110.6 40.7 58.7 15.1 60.3 55.0 51.9 17.4 113.5
55 72.9 75.0 85.3 148.8 110.6 40.7 58.7 15.1 60.3 55.0 51.9 17.4 113.5
58 74.2 76.2 88.5 165.1 110.6 40.7 58.7 15.1 60.3 55.0 51.9 17.4 116.0
60 77.4 79.4 91.7 165.1 115.4 43.6 62.6 15.9 64.2 56.0 52.8 17.4 119.9
63 83.8 85.7 98.8 171.5 115.4 43.6 65.1 15.9 66.7 53.5 50.3 17.4 127.0
65 83.8 85.7 98.8 171.5 115.4 43.6 65.1 15.9 66.7 53.5 50.3 17.4 127.0
68 90.2 92.1 103.2 171.5 116.7 41.3 63.5 15.9 65.1 56.4 53.2 17.4 131.3
70 90.2 92.1 103.2 171.5 116.7 41.3 63.5 15.9 65.1 56.4 53.2 17.4 131.3
75 98.1 101.6 113.5 196.9 116.7 45.4 65.1 17.4 66.7 54.8 51.6 20.6 145.3
80 102.2 105.0 116.8 188.9 119.0 40.5 63.8 \ 66.9 58.5 55.3 20.6 148.5
85 107.9 111.1 123.2 206.4 119.0 40.5 65.1 \ 68.3 57.2 54.0 20.6 154.8
90 114.3 117.5 129.5 212.7 119.0 40.5 65.1 \ 68.3 57.2 54.0 17.5 158.6
95 117.5 120.0 132.1 222.3 119.0 40.5 65.1 \ 68.3 57.2 54.0 17.5 172.0
100 123.8 127.0 139.7 228.6 119.0 40.5 65.1 \ 68.3 57.2 54.0 20.6 171.7
105 127.0 130.2 142.9 228.6 119.0 40.5 65.1 \ 68.3 57.2 54.0 20.6 174.9
110 136.5 139.7 152.4 241.3 119.0 40.5 65.1 \ 68.3 57.2 54.0 20.6 184.4
115 136.5 139.7 152.4 241.3 119.0 40.5 65.1 \ 68.3 57.2 54.0 20.6 184.4
120 142.9 146.1 160.4 263.5 119.0 40.5 65.1 \ 68.3 57.2 54.0 20.6 192.4
125 155.6 171.7 184.4 304.8 140.1 44.4 77.3 \ 80.5 66.0 62.8 20.6 254.0
130 161.9 178.1 190.8 311.2 140.1 44.4 77.3 \ 80.5 66.0 62.8 20.6 260.4
135 168.3 190.5 203.2 322.3 140.1 44.4 77.3 \ 80.5 66.0 62.8 20.8 266.7
140 168.3 190.5 203.2 322.3 140.1 44.4 77.3 \ 80.5 66.0 62.8 20.8 266.7
