Технические параметры:
Давление: ≤1.5MPa
Ско¬рость: ≤20m/s
Температура: -20˚C~+120˚C
● Подвижное кольцо(карбид кремния/углеграфит/карбид вольфрама)
● Неподвижное кольцо(карбид кремния/углеграфит/карбид вольфрама)
● Вспомогательное уплотнение(фторкаучук/обшивной круг/тефлон/ЭПДМ)
● Другие детали (нержавеющая сталь/титан/Hastelloy-C)

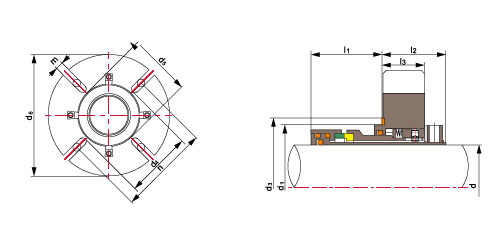

| d(mm) | l1 | l2 | m | l3 | d1 | d3 | d4 | n min |
d5 | d6 |
| 35 | 42 | 44 | 13 | 25 | 51 | 67 | 67 | 79 | 55 | 130 |
| 38 | 42 | 44 | 13 | 25 | 58 | 75 | 75 | 86 | 65 | 130 |
| 40 | 42 | 44 | 13.5 | 25 | 60 | 76 | 76 | 90 | 66 | 130 |
| 43 | 42 | 44 | 13.5 | 25 | 65 | 78 | 78 | 90 | 70 | 150 |
| 45 | 42 | 44 | 13 | 25 | 65 | 81 | 81 | 93 | 68 | 145 |
| 48 | 42 | 44 | 13 | 25 | 68 | 84 | 84 | 100 | 73 | 150 |
| 50 | 42 | 44 | 13 | 25 | 70 | 86 | 86 | 98 | 73 | 160 |
| 53 | 42 | 44 | 13 | 25 | 75 | 91 | 91 | 103 | 80 | 160 |
| 55 | 42 | 44 | 13 | 25 | 75 | 91 | 91 | 103 | 80 | 160 |
| 58 | 42 | 44 | 13 | 25 | 83 | 97 | 97 | 109 | 85 | 160 |
| 60 | 42 | 44 | 13 | 25 | 85 | 97 | 97 | 109 | 87 | 160 |
| 63 | 47 | 51 | 17 | 30 | 90 | 100 | 100 | 112 | 92 | 180 |
| 65 | 47 | 51 | 17 | 30 | 90 | 105 | 105 | 121 | 92 | 180 |
| 68 | 47 | 51 | 17 | 30 | 95 | 112 | 112 | 127 | 95 | 180 |
| 70 | 47 | 51 | 17 | 30 | 95 | 112 | 112 | 155 | 99 | 200 |
| 75 | 54 | 51 | 17 | 30 | 104 | 115 | 115 | 132 | 106 | 200 |
| 80 | 54 | 51 | 17 | 30 | 109 | 122 | 122 | 138 | 111 | 210 |
| 85 | 54 | 51 | 17 | 30 | 114 | 127 | 127 | 158 | 116 | 220 |
| 90 | 54 | 51 | 17 | 30 | 124 | 132 | 132 | 165 | 117 | 220 |
| 95 | 54 | 51 | 17 | 30 | 124 | 138 | 138 | 165 | 126 | 220 |
| 100 | 54 | 51 | 17 | 30 | 129 | 148 | 148 | 165 | 131 | 220 |
| 105 | 54 | 51 | 17 | 30 | 135 | 160 | 160 | 175 | 134 | 220 |
