Главная » Продукты » Одинарное & двойное картриджное уплотнение

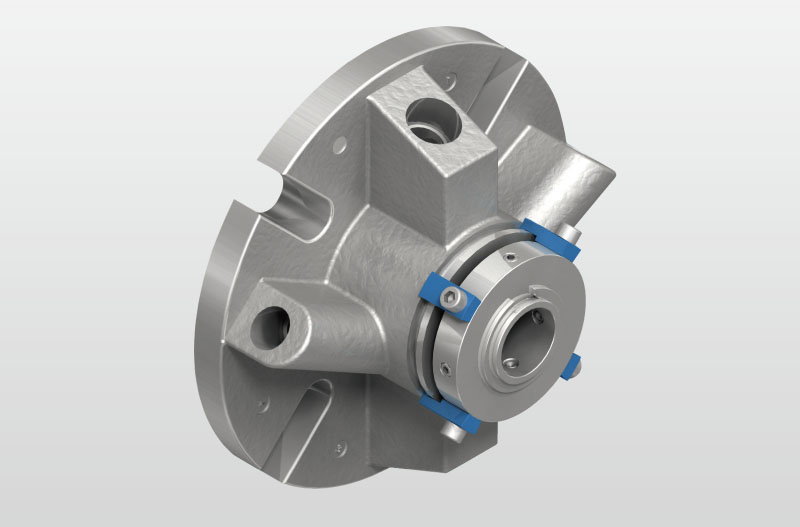

TSSC-J02 (заменять John crane 5610Q )mm
название:

TSSC-J02 (заменять John crane 5610Q )mm


(картриджное уплотнение )
Категории: Одинарное & двойное картриджное уплотнение
доля
Связывайте


Технические параметры:
Давление: < 2.1MPa(диаметр вала<75mm)
< 1.3MPa(диаметр вала > 75mm)
Ско¬рость: ≤ 25m/s
Температура: -30˚C ~ +205˚C

● Подвижное кольцо(карбид кремния/карбид вольфрама)
● Неподвижное кольцо(карбид кремния/углеграфит)
● Вспомогательное уплотнение(фторкаучук/обшивной круг/тефлон)
● Другие детали (нержавеющая сталь/титан/Hastelloy-C)

d1(mm) d2 d4 d26 l12 l23 l39 l56 l90 l91 l92 m n
min max
24 39.7 41.3 48 101.6 65.4 34.4 49.6 13.5 50.8 18.9 15.8 13.3 71.2
25 39.7 41.3 48 101.6 65.4 34.4 49.6 13.5 50.8 18.9 15.8 13.3 71.2
28 42.9 44.5 51.2 104.8 67.3 36.7 52.4 13.5 54 18.1 15 13.3 74.5
30 44.5 46.1 56.5 108 65.1 36.7 52.4 13.5 54 15.9 12.7 13.3 79.9
32 46 47.6 58.3 108 69.3 36.7 52.4 13.5 54 20.1 16.9 13.3 81.6
33 49.3 50.8 61.5 111.1 69.3 36.7 52.4 13.5 54 20.1 16.9 13.3 84.8
35 49.3 50.8 61.5 111.1 69.3 36.7 52.4 13.5 54 20.1 16.9 13.3 84.8
38 55.5 57.2 68.1 123.8 69.7 37.8 54 15.1 55.5 18.9 15.7 13.3 91.4
40 58.7 60.3 71.4 127 69.7 37.8 54 15.1 55.5 18.9 15.7 14.3 95.7
43 61.1 63 74.1 133.4 69.7 37.8 54 15.1 55.5 18.9 15.7 14.3 98.4
45 61.1 63 74.1 133.4 69.7 37.8 54 15.1 55.5 18.9 15.7 14.3 98.4
48 64.7 66.7 74.1 133.4 69.7 37.8 54 15.1 55.5 18.9 15.7 14.3 98.4
50 67.9 70 76.6 139.7 75.3 40.7 58.7 27 60.3 19.7 16.5 14.3 101.6
53 71.1 73 85.3 148.8 75.3 40.7 58.7 15.1 60.3 19.7 16.5 17.4 113.5
55 72.9 75 85.3 148.8 75.3 40.7 58.7 15.1 60.3 19.7 16.5 17.4 113.5
58 74.2 76.2 88.5 165.1 75.3 40.7 58.7 15.1 60.3 19.7 16.5 17.4 116
60 77.4 79.4 91.7 165.1 77.8 43.6 62.6 15.9 64.2 18.3 15.2 17.4 119.9
63 83.8 85.7 98.8 171.5 75.7 43.6 65.1 15.9 66.7 13.8 10.6 17.4 127
65 83.8 85.7 98.8 171.5 75.7 43.6 65.1 15.9 66.7 13.8 10.6 17.4 127
68 90.2 92.1 103.2 171.5 78.4 41.3 63.5 15.9 65.1 18.1 14.9 17.4 131.3
70 90.2 92.1 103.2 171.5 78.4 41.3 63.5 15.9 65.1 18.1 14.9 20.6 131.3
75 98.1 99.9 113.5 196.9 78.4 45.4 65.1 17.4 66.7 16.5 13.4 20.6 145.3
80 102.2 104.8 116.8 189 80.2 40.5 63.8 \ 66.9 18 14.8 20.6 148.5
85 107.9 111.1 123.2 206.4 80.2 40.5 65.1 \ 68.3 18.3 15.1 17.4 154.8
90 114.3 117.5 129.5 212.7 80.2 40.5 65.1 \ 68.3 18.3 15.1 17.4 158.8
95 117.5 120 132.1 222.3 80.2 40.5 65.1 \ 68.3 18.3 15.1 20.6 172
100 123.8 127 139.7 228.6 80.2 40.5 65.1 \ 68.3 18.3 15.1 20.6 171.7
105 127 130.2 142.9 228.6 80.2 40.5 65.1 \ 68.3 18.3 15.1 20.6 174.9
110 136.5 139.7 152.4 241.3 80.2 40.5 65.1 \ 68.3 18.3 15.1 20.6 184.4
115 136.5 139.7 152.4 241.3 80.2 40.5 65.1 \ 68.3 18.3 15.1 20.6 184.4
120 142.9 146.1 160.4 263.5 80.2 40.5 65.1 \ 68.3 18.3 15.1 20.6 192.4
125 155.6 158.8 184.4 304.8 91.7 91.4 77.3 \ 80.5 17.6 14.4 20.6 254
130 161.9 165.1 190.8 311.2 91.7 91.4 77.3 \ 80.5 17.6 14.4 20.6 260.4
135 168.3 171.5 203.2 322.3 91.7 91.4 77.3 \ 80.5 17.6 14.4 23.8 266.7
140 168.3 171.5 203.2 322.3 91.7 91.4 77.3 \ 80.5 17.6 14.4 23.8 266.7
