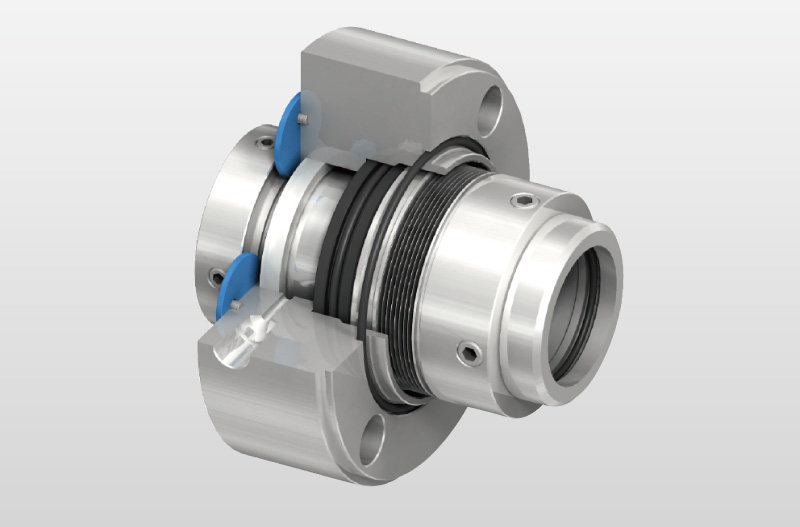

Главная » Продукты » Металлическое сильфонное уплотнение
Технические параметры:
Давление: ≤2.7MPa
Ско¬рость: ≤23m/s
Температура: -30˚C~+204˚C
● Подвижное кольцо(карбид кремния/углеграфит/карбид вольфрама)
● Неподвижное кольцо(карбид кремния/карбид вольфрама)
● Вспомогательное уплотнение(фторкаучук/обшивной круг/тефлон)
● Металлический сильфон(SUS316L/AM350/Inconel718/титан/Hastelloy-C/сплав-20)
● Другие детали (нержавеющая сталь/титан/Hastelloy-C)

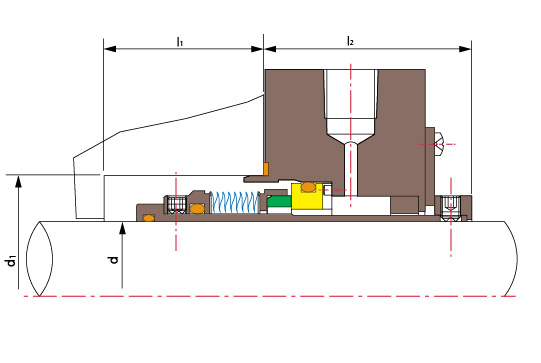

| d(инч) | d | l1 | l2 |
| 41.3 | 19.0 | 28.6 | 30.2 |
| 42.8 | 20.6 | 29.4 | 50.0 |
| 44.4 | 22.2 | 29.4 | 30.2 |
| 47.6 | 25.4 | 27.8 | 30.2 |
| 50.8 | 28.6 | 24.6 | 34.9 |
| 54.0 | 31.8 | 26.2 | 34.9 |
| 57.1 | 34.9 | 30.2 | 34.9 |
| 65.1 | 36.5 | 32.5 | 34.9 |
| 68.3 | 39.7 | 34.1 | 34.9 |
| 71.4 | 42.9 | 34.9 | 34.9 |
| 74.8 | 46.0 | 34.1 | 34.9 |
| 81.0 | 49.2 | 33.3 | 34.9 |
| 84.1 | 52.4 | 33.3 | 34.9 |
| 87.3 | 55.6 | 33.3 | 34.9 |
| 90.5 | 57.1 | 37.3 | 34.9 |
| 90.5 | 60.3 | 37.3 | 34.9 |
| 93.7 | 63.5 | 38.9 | 34.9 |
| 100.0 | 66.7 | 38.1 | 38.1 |
| 103.2 | 69.9 | 38.1 | 38.1 |
| 107.9 | 73.0 | 39.7 | 42.9 |
| 111.1 | 76.2 | 39.7 | 42.9 |
| 114.3 | 79.4 | 39.7 | 42.9 |
| 117.5 | 82.5 | 39.7 | 42.9 |
| 123.8 | 88.9 | 39.7 | 42.9 |
| 131.8 | 95.3 | 39.7 | 42.9 |
| 139.7 | 101.6 | 39.7 | 86.5 |
| 146.1 | 107.9 | 39.7 | 43.7 |
| 158.8 | 120.6 | 39.7 | 43.7 |
