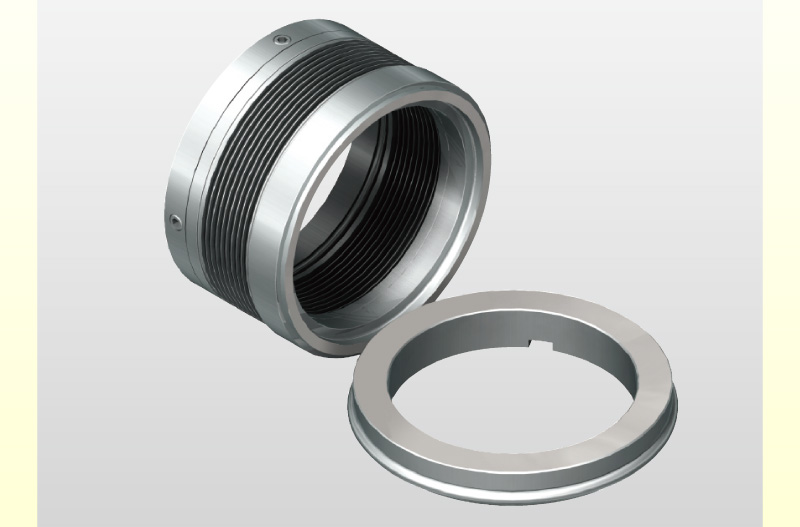

TSMB-B01(заменять BURGMAN MFL85N(F) )
название:

TSMB-B01(заменять BURGMAN MFL85N(F) )


(Металлическое сильфонное уплотнение)
Категории: Металлическое сильфонное уплотнение
доля
Связывайте

Технические параметры:
Давление: ≤2.5MPa
Ско¬рость: ≤20m/s
Температура: -40˚C~+220˚C

● Подвижное кольцо(карбид кремния/углеграфит/карбид вольфрама)
● Неподвижное кольцо(карбид кремния/карбид вольфрама)
● Вспомогательное уплотнение(фторкаучук/обшивной круг/тефлон)
● Металлический сильфон(SUS316L/AM350/Inconel718/титан/Hastelloy-C/сплав-20)
● Другие детали (нержавеющая сталь/титан/Hastelloy-C)

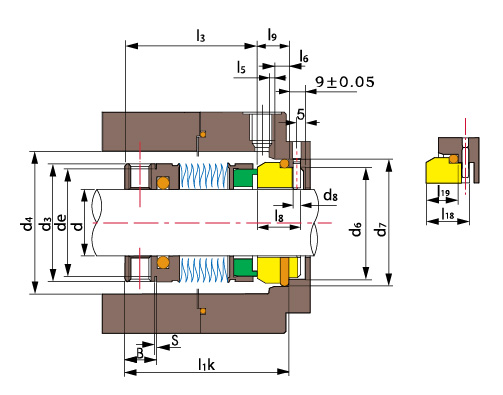

d(инч) d3 d6 d7 d8 de d4 l1k l3 l5 l6 l8 l9 l18 l19 S B
16  30.0  23  27  3  25.0  38  42.5  32.5  1.5  4  17.5  10.0  \ \ 1.6  9.0
18  32.0  27  33  3  28.0  39  37.5  30.5  2.0  5  14.0  11.5  15.0  7.0  1.6  10.0
20  33.5  29  35  3  29.5  41  37.5  30.5  2.0  5  14.0  11.5  15.0  7.0  1.6  10.0
22  36.5  31  37  3  32.0  44  37.5  30.5  2.0  5  14.0  11.5  15.0  7.0  1.6  10.0
24  39.0  33  39  3  34.5  47  40.0  28.5  2.0  5  19.5  11.5  15.0  7.0  1.6  8.2
25  39.6  34  40  3  35.5  48  40.0  28.5  2.0  5  19.5  11.5  15.0  7.0  1.6  8.5
28  42.8  37  43  3  38.5  51  42.5  31.0  2.0  5  19.5  11.5  15.0  7.0  1.6  9.0
30  45.0  39  45  3  40.5  53  42.5  31.0  2.0  5  19.5  11.5  15.0  7.0  1.6  8.5
32  46.0  42  48  3  42.0  55  42.5  31.0  2.0  5  19.5  11.5  15.0  7.0  1.6  9.2
33  48.0  42  48  3  43.0  56  42.5  31.0  2.0  5  19.5  11.5  15.0  7.0  1.6  9.2
35  49.2  44  50  3  45.5  58  42.5  31.0  2.0  5  19.5  11.5  15.0  7.0  1.6  9.5
38  52.3  49  56  4  48.0  61  45.0  31.0  2.0  6  22.0  14.0  16.0  8.0  1.6  9.2
40  55.5  51  58  4  50.0  64  45.0  31.0  2.0  6  22.0  14.0  16.0  8.0  1.6  9.2
43  57.5  54  61  4  53.0  67  45.0  31.0  2.0  6  22.0  14.0  16.0  8.0  1.6  9.2
45  58.7  56  63  4  55.0  69  45.0  31.0  2.0  6  22.0  14.0  16.0  8.0  1.6  9.5
48  61.9  59  66  4  58.0  72  45.0  31.0  2.0  6  22.0  14.0  16.0  8.0  1.6  9.2
50  65.0  62  70  4  60.5  74  47.5  32.5  2.5  6  23.0  15.0  17.0  9.5  1.6  10.5
53  68.2  65  73  4  64.0  77  47.5  32.5  2.5  6  23.0  15.0  17.0  9.5  1.6  10.5
55  70.0  67  75  4  65.5  80  47.5  32.5  2.5  6  23.0  15.0  17.0  9.5  1.6  10.0
58  71.7  70  78  4  67.0  83  52.5  37.5  2.5  6  23.0  15.0  18.0  10.5  3.0  14.0
60  74.6  72  80  4  69.5  85  52.5  37.5  2.5  6  23.0  15.0  18.0  10.5  3.0  14.0
63  79.0  75  83  4  72.5  88  52.5  37.5  2.5  6  23.0  15.0  18.0  10.5  3.0  14.0
65  84.1  77  85  4  78.0  95  52.5  37.5  2.5  6  23.0  15.0  18.0  10.5  3.0  14.0
68  87.3  81  90  4  82.0  96  52.5  34.5  2.5  7  26.0  18.0  18.5  11.0  1.6  10.0
70  87.3  83  92  4  81.0  96  60.0  42.0  2.5  7  26.0  18.0  19.0  11.5  3.0  17.0
75  95.0  88  97  4  87.0  104  60.0  42.0  2.5  7  26.0  18.0  19.0  11.5  3.0  16.0
80  98.4  95  105  4  91.0  109  60.0  41.8  3.0  7  26.2  18.0  19.0  11.5  3.0  16.0
85  104.7  100  110  4  96.0  114  60.0  41.8  3.0  7  26.2  18.0  19.0  11.5  3.0  16.0
90  111.0  105  115  4  103.0  119  65.0  46.8  3.0  7  26.2  18.0  20.5  13.0  3.0  21.0
95  114.0  110  120  4  106.0  124  65.0  47.8  3.0  7  25.2  17.2  20.5  13.0  3.0  21.0
100  117.4  115  125  4  111.0  129  65.0  47.8  3.0  7  25.2  17.2  20.5  13.0  3.0  20.0
