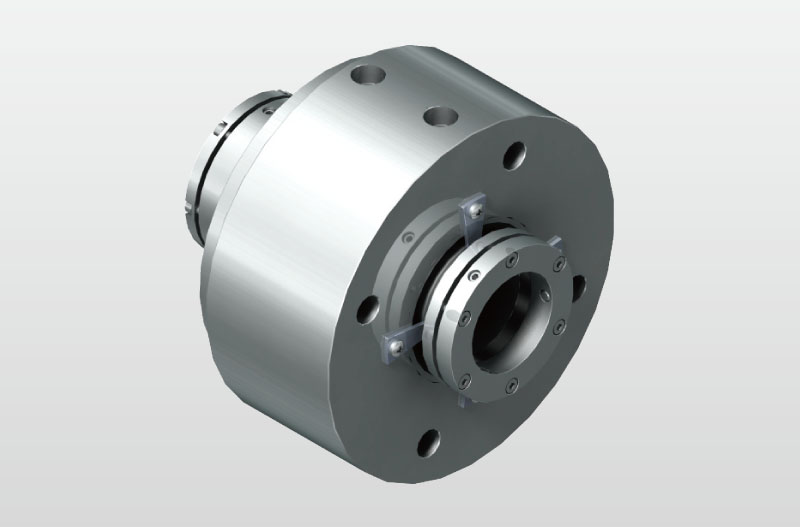

Главная » Продукты » Металлическое сильфонное уплотнение
Технические параметры:
Давление: ≤2MPa(однослойный волновой лист)
≤6.9MPa(двуслойный волновой лист)
Ско¬рость: ≤25m/s
Температура: -75˚C~+425˚C
● Подвижное кольцо (карбид кремния/углеграфит/карбид вольфрама)
● Неподвижное кольцо(карбид кремния/карбид вольфрама) Вспомогательное уплотнение (обшивной круг/гибкий углеграфит)
● Металлический сильфон(SUS316L/AM350/Inconel718/титан/Hastelloy-C/сплав-20)
● Другие детали (нержавеющая сталь/титан/Hastelloy-C)

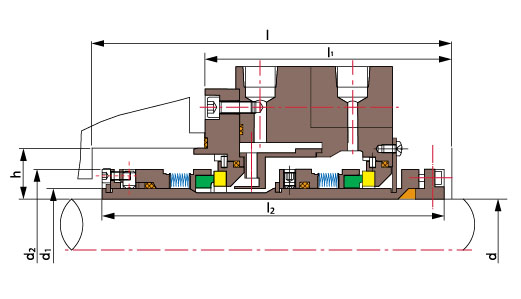

| d(инч) | h | d2 | d1 | l2 | l | l1 |
| 1.125 | 1.000 | 2.125 | 1.500 | 5.540 | 5.750 | 3.332 |
| 1.250 | 1.000 | 2.250 | 1.625 | 5.604 | 5.750 | 3.396 |
| 1.375 | 1.000 | 2.375 | 1.750 | 5.680 | 5.750 | 3.313 |
| 1.500 | 1.000 | 2.500 | 1.875 | 5.720 | 5.750 | 3.453 |
| 1.625 | 1.000 | 2.625 | 2.000 | 5.751 | 5.750 | 3.453 |
| 1.750 | 1.000 | 2.750 | 2.125 | 5.944 | 5.750 | 3.448 |
| 1.875 | 1.000 | 2.875 | 2.25 | 6.002 | 5.750 | 3.448 |
| 2.000 | 1.000 | 3.000 | 2.375 | 6.002 | 5.750 | 3.448 |
| 2.125 | 1.125 | 3.250 | 2.500 | 6.058 | 6.500 | 3.427 |
| 2.250 | 1.125 | 3.375 | 2.625 | 6.163 | 6.500 | 3.553 |
| 2.375 | 1.125 | 3.500 | 2.750 | 6.163 | 6.500 | 3.556 |
| 2.500 | 1.125 | 3.687 | 2.875 | 6.212 | 6.500 | 3.467 |
| 2.625 | 1.125 | 3.812 | 3.000 | 6.307 | 6.500 | 3.461 |
| 2.750 | 1.125 | 4.000 | 3.125 | 6.313 | 6.500 | 3.538 |
| 2.875 | 1.125 | 4.125 | 3.250 | 6.313 | 6.500 | 3.535 |
| 3.000 | 1.125 | 4.250 | 3.375 | 6.313 | 6.500 | 3.533 |
| 3.125 | 1.250 | 4.375 | 3.500 | 6.344 | 7.000 | 3.869 |
| 3.250 | 1.250 | 4.625 | 3.750 | 6.428 | 7.000 | 3.953 |
| 3.375 | 1.250 | 4.750 | 3.875 | 6.5 | 7.000 | 4.025 |
| 3.500 | 1.250 | 4.875 | 4.000 | 6.479 | 7.000 | 4.004 |
| 3.625 | 1.250 | 5.187 | 4.250 | 6.500 | 7.000 | 4.025 |
| 3.750 | 1.250 | 5.187 | 4.250 | 6.500 | 7.000 | 4.025 |
| 3.875 | 1.250 | 5.438 | 4.500 | 6.500 | 7.000 | 4.025 |
| 4.000 | 1.250 | 5.438 | 4.500 | 6.500 | 7.000 | 4.025 |
