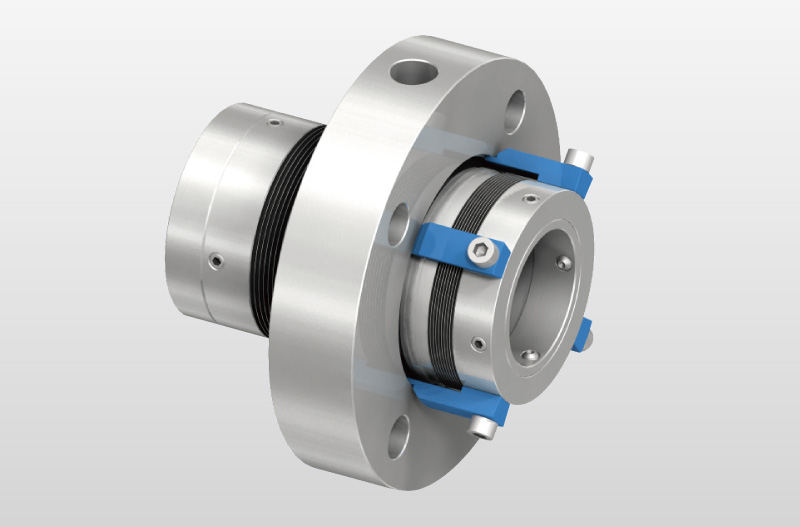

TSMB-FS07 (заменять FLOWSERVE X-200 )inches
название:

TSMB-FS07 (заменять FLOWSERVE X-200 )inches


(Металлическое сильфонное уплотнение)
Категории: Металлическое сильфонное уплотнение
доля
Связывайте

Технические параметры:
Давление: ≤2MPa
Ско¬рость: ≤25m/s
Температура: -30˚C~+204˚C

● Подвижное кольцо(карбид кремния/углеграфит/карбид вольфрама)
● Неподвижное кольцо(карбид кремния/углеграфит)
● Вспомогательное уплотнение(фторкаучук/обшивной круг/тефлон)
● Металлический сильфон(SUS316L/AM350/Inconel718/титан/Hastelloy-C/сплав-20)
● Другие детали (нержавеющая сталь/титан/Hastelloy-C)

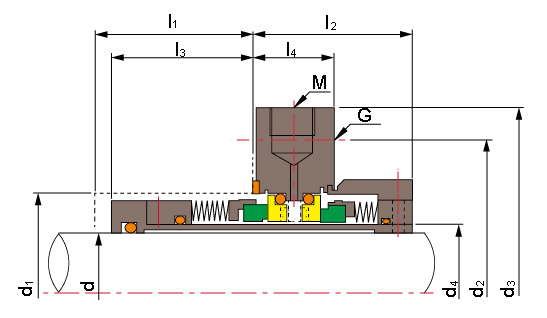

d4(инч) d d1 l1 l3 l2 l4 G d2 d3 m
min max min max min
1.125  1.000  1.750  1.875  1.780  1.690  2.000  1.020  0.375  2.750  3.750   3/8
*1.250 1.125  1.750  2.000  1.780  1.690  2.000  1.020  0.500  3.000  3.880   3/8
1.375  1.250  2.000  2.125  1.970  1.880  2.000  1.020  0.500  3.120  4.250   3/8
*1.500 1.375  2.000  2.250  1.970  1.880  2.000  1.020  0.375  3.250  4.250   3/8
1.625  1.500  2.250  2.500  1.970  1.880  2.000  1.020  0.375  3.750  4.750   3/8
1.750  1.625  2.375  2.625  1.970  1.880  2.000  1.020  0.500  3.750  4.750   3/8
1.875  1.750  2.500  2.750  1.970  1.880  2.000  1.020  0.500  3.750  5.000   3/8
2.000  1.875  2.625  2.875  1.970  1.880  2.000  1.020  0.500  3.880  5.000   3/8
2.125  2.000  2.750  3.000  1.970  1.880  2.000  1.020  0.625  4.120  5.120   3/8
2.250  2.125  2.875  3.250  1.970  1.880  2.000  1.020  0.625  4.380  6.000   3/8
2.375  2.250  3.000  3.375  1.970  1.880  2.000  1.020  0.625  4.620  6.500   3/8
2.500  2.375  3.250  3.625  2.160  2.060  2.090  1.110  0.625  5.000  6.380   3/8
2.625  2.500  3.375  3.750  2.160  2.060  2.090  1.110  0.625  5.000  6.620   3/8
2.750  2.625  3.500  3.875  2.160  2.060  2.090  1.110  0.750  5.750  7.250   3/8
2.875  2.750  3.750  \ 2.160  2.060  2.620  1.580  AsRequired     3/8
**3.000 2.750  3.875  \ 2.160  2.060  2.620  1.580   3/4
3.000  2.875  3.875  \ 2.160  2.060  2.620  1.580   3/4
**3.125 2.875  4.000  \ 2.160  2.060  2.620  1.580   3/4
3.125  3.000  4.000  \ 2.160  2.060  2.620  1.580   3/4
**3.250 3.000  4.125  \ 2.160  2.060  2.620  1.580   3/4
3.375  3.125  4.250  \ 2.160  2.060  2.620  1.580   3/4
3.500  3.250  4.375  \ 2.280  2.190  2.750  1.710   3/4
3.625  3.375  4.500  \ 2.280  2.190  2.750  1.710   3/4
3.750  3.500  4.625  \ 2.280  2.190  2.750  1.710   3/4
3.875  3.625  4.750  \ 2.280  2.190  2.750  1.710   3/4
4.000  3.750  4.875  \ 2.280  2.190  2.750  1.710   3/4
4.125  3.875  5.000  \ 2.280  2.190  2.750  1.710   3/4
