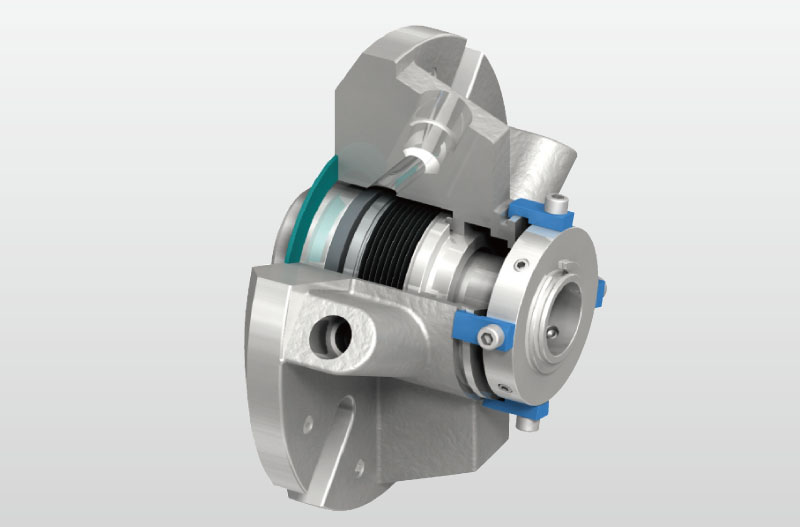

Главная » Продукты » Металлическое сильфонное уплотнение
Технические параметры:
Давление: ≤2.1MPa
Ско¬рость: ≤25m/s
Температура: -30˚C~+205˚C
● Подвижное кольцо (карбид кремния/карбид вольфрама)
● Неподвижное кольцо(карбид кремния/углеграфит/карбид вольфрама)
● Вспомогательное уплотнение(фторкаучук/обшивной круг/тефлон)
● Металлический сильфон(SUS316L/AM350/Inconel718/титан/Hastelloy-C/сплав-20)
● Другие детали (нержавеющая сталь/титан/Hastelloy-C)

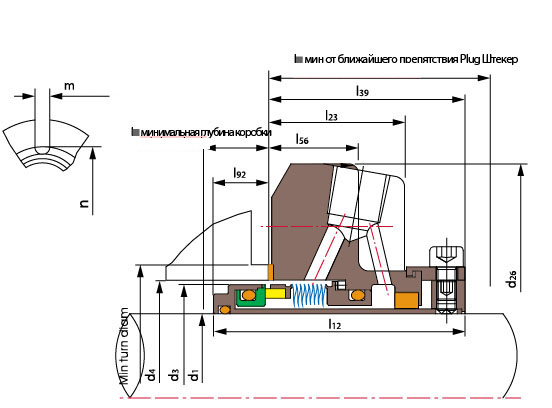

| d1(mm) | d3 | d4 | d26 | l12 | l23 | l39 | l56 | l90 | l91 | l92 | m | n | |
| min | max | ||||||||||||
| 1.000 | 1.564 | 1.625 | 1.889 | 4.000 | 2.575 | 1.353 | 1.954 | 0.531 | 2.000 | 0.746 | 0.621 | 0.525 | 2.805 |
| 1.125 | 1.689 | 1.750 | 2.015 | 4.125 | 2.651 | 1.446 | 2.062 | 0.531 | 2.125 | 0.714 | 0.589 | 0.525 | 2.933 |
| 1.250 | 1.812 | 1.875 | 2.294 | 4.250 | 2.728 | 1.446 | 2.062 | 0.531 | 2.125 | 0.791 | 0.666 | 0.525 | 3.213 |
| 1.375 | 1.939 | 2.000 | 2.421 | 4.375 | 2.728 | 1.446 | 2.062 | 0.531 | 2.125 | 0.791 | 0.666 | 0.525 | 3.338 |
| 1.500 | 2.187 | 2.250 | 2.680 | 4.875 | 2.744 | 1.487 | 2.125 | 0.593 | 2.187 | 0.744 | 0.619 | 0.525 | 3.599 |
| 1.625 | 2.312 | 2.375 | 2.812 | 5.000 | 2.744 | 1.487 | 2.125 | 0.593 | 2.187 | 0.744 | 0.619 | 0.562 | 3.766 |
| 1.750 | 2.406 | 2.480 | 2.918 | 5.250 | 2.744 | 1.487 | 2.125 | 0.593 | 2.187 | 0.744 | 0.619 | 0.562 | 3.875 |
| 1.875 | 2.549 | 2.625 | 2.918 | 5.250 | 2.744 | 1.487 | 2.125 | 0.593 | 2.187 | 0.744 | 0.619 | 0.562 | 3.875 |
| 2.000 | 2.687 | 2.750 | 3.015 | 5.500 | 2.963 | 1.601 | 2.312 | 1.063 | 2.375 | 0.775 | 0.650 | 0.562 | 4.000 |
| 2.125 | 2.798 | 2.875 | 3.360 | 5.859 | 2.963 | 1.601 | 2.312 | 0.593 | 2.375 | 0.775 | 0.650 | 0.687 | 4.469 |
| 2.250 | 2.937 | 3.000 | 3.485 | 6.500 | 2.963 | 1.601 | 2.312 | 0.593 | 2.375 | 0.775 | 0.650 | 0.687 | 4.566 |
| 2.375 | 3.062 | 3.125 | 3.610 | 6.500 | 3.063 | 1.717 | 2.466 | 0.625 | 2.528 | 0.722 | 0.597 | 0.687 | 4.719 |
| 2.500 | 3.301 | 3.375 | 3.891 | 6.750 | 2.980 | 1.717 | 2.563 | 0.625 | 2.625 | 0.542 | 0.417 | 0.687 | 5.000 |
| 2.625 | 3.551 | 3.625 | 4.062 | 6.750 | 3.088 | 1.625 | 2.500 | 0.625 | 2.562 | 0.713 | 0.588 | 0.687 | 5.170 |
| 2.750 | 3.551 | 3.625 | 4.062 | 6.750 | 3.088 | 1.625 | 2.500 | 0.625 | 2.562 | 0.713 | 0.588 | 0.687 | 5.170 |
| 2.875 | 3.687 | 3.750 | 4.186 | 7.000 | 3.088 | 1.725 | 2.500 | 0.625 | 2.562 | 0.713 | 0.588 | 0.687 | 5.312 |
| 3.000 | 3.937 | 4.000 | 4.469 | 7.750 | 3.088 | 1.787 | 2.562 | 0.685 | 2.625 | 0.651 | 0.526 | 0.812 | 5.720 |
