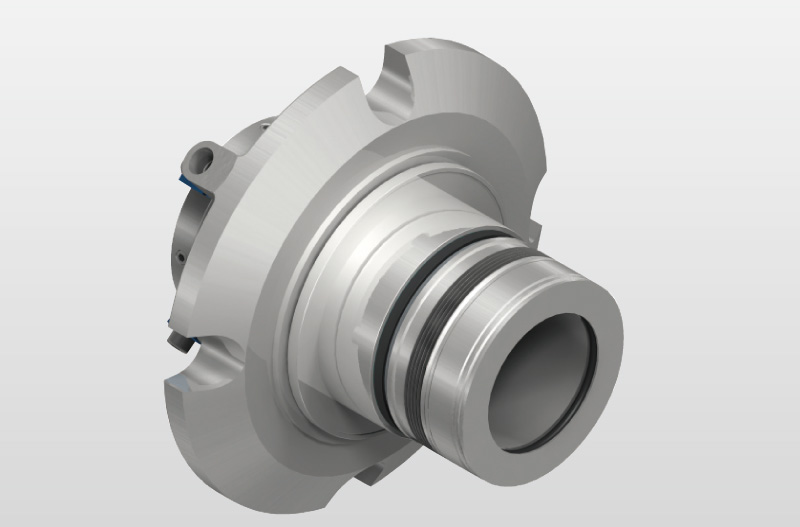

TSMB-FS09 (заменять FLOWSERVE ISC2BB )inches
название:

TSMB-FS09 (заменять FLOWSERVE ISC2BB )inches


(Металлическое сильфонное уплотнение)
Категории: Металлическое сильфонное уплотнение
доля
Связывайте

Технические параметры:
Давление: < 2.1MPa(диаметр вала≤75мм)
≤1.3MPa(диаметр вала >75мм)
Ско¬рость: ≤25m/s
Температура: -30˚C~+205˚C

● Подвижное кольцо(карбид кремния/углеграфит/карбид вольфрама)
● Неподвижное кольцо(карбид кремния/карбид вольфрама)
● Вспомогательное уплотнение(фторкаучук/обшивной круг/тефлон)
● Металлический сильфон(SUS316L/AM350/Inconel718/титан/Hastelloy-C/сплав-20)
● Другие детали (нержавеющая сталь/титан/Hastelloy-C)

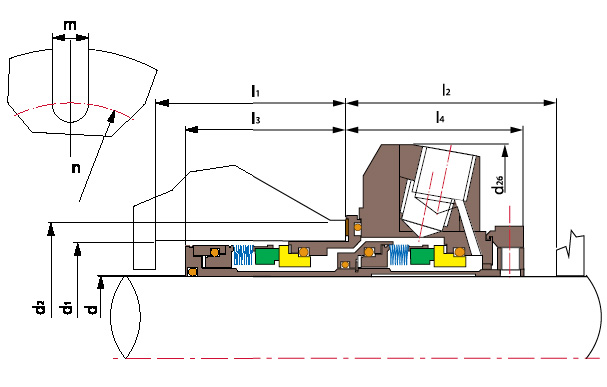

d(инч) d1 d2 d26 l3 l1 l4 l2 n m
min max
1.000 1.625  1.875  2.115  3.69~3.75 1.838  1.900  2.062  2.124  2.750  0.440
1.125  1.750  2.000  2.240  3.69~3.75 1.838  1.900  2.062  2.124  2.875  0.440
1.250  1.890  2.245  2.495  4.19~4.25 1.838  1.900  2.062  2.124  3.125  0.562
1.375  2.000  2.375  2.615  3.94~4.00 1.838  1.900  2.062  2.124  3.250  0.440
1.437  2.250  2.688  2.775  4.72~4.78 1.903  1.965  2.122  2.184  3.750  0.560
1.500  2.250  2.525  2.775  4.69~4.75 1.903  1.965  2.122  2.184  3.750  0.560
1.625  2.375  2.780  3.030  4.69~4.75 1.903  1.965  2.122  2.184  3.750  0.560
1.750  2.500  2.875  3.150  4.94~5.00 1.903  1.965  2.122  2.184  3.875  0.560
1.875  2.625  2.875  3.150  4.94~5.00 1.903  1.965  2.122  2.184  3.875  0.560
1.937  2.690  2.920  \ \ 1.903  1.965  2.122  2.184  \ \
2.000  2.750  3.030  3.280  5.00~5.12 1.903  1.965  2.122  2.184  4.120  0.688
2.125  2.875  3.125  3.430  5.94~6.00 1.903  1.965  2.122  2.184  4.250  0.750
2.250  3.000  3.280  \ \ 1.903  1.965  2.122  2.184  \ \
2.375  3.125  3.687  3.975  6.32~6.38 1.903  1.965  2.122  2.184  4.875  0.750
2.437  3.375  3.450  \ 6.32~6.38 1.934  1.996  2.091  2.153  4.875  0.750
2.500  3.375  3.687  3.975  6.32~6.38 1.903  1.965  2.122  2.184  4.875  0.750
2.625  3.625  4.312  4.615  7.19~7.25 2.429  2.491  2.906  2.968  5.625  0.880
2.750  3.750  4.312  4.615  7.19~7.25 2.429  2.491  2.906  2.968  5.625  0.880
