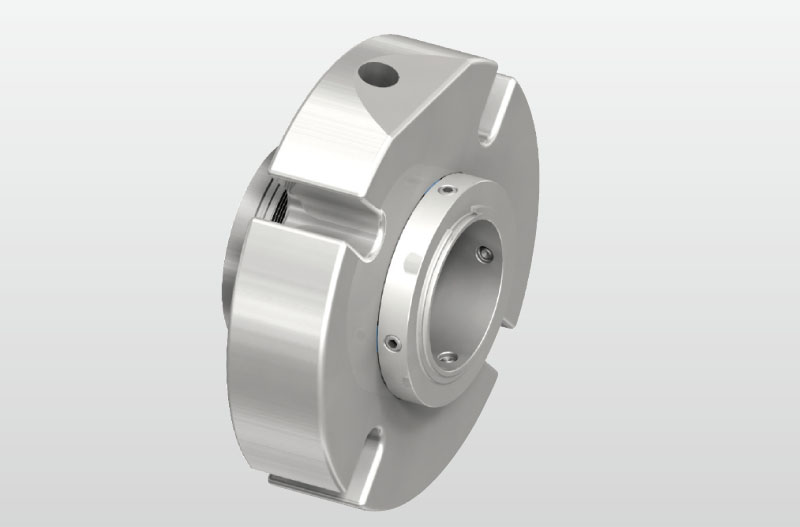

Главная » Продукты » Металлическое сильфонное уплотнение
Технические параметры:
Давление: ≤2MPa
Ско¬рость: ≤25m/s
Температура: -30˚C~+200˚C
● Подвижное кольцо(карбид кремния/углеграфит /карбид вольфрама)
● Неподвижное кольцо(карбид кремния/карбид вольфрама)
● Вспомогательное уплотнение(фторкаучук/обшивной круг/тефлон)
● Металлический сильфон(SUS316L/AM350/Inconel718/титан/Hastelloy-C/сплав-20)
● Другие детали (нержавеющая сталь/титан/Hastelloy-C)

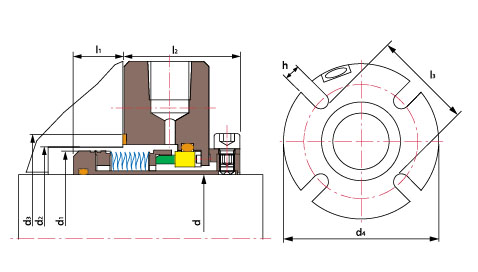

| d(mm) | d1 | d2 | d3 | l1 | l2 | l3 | h | d4 |
| 28 | 42.8 | 49.2 | 60.3 | 17.4 | 42.9 | 61.9 | 14.3 | 111.1 |
| 33 | 49.2 | 52.4 | 60.3 | 17.4 | 39.7 | 61.9 | 14.3 | 106.0 |
| 35 | 49.2 | 52.4 | 60.3 | 17.4 | 39.7 | 61.9 | 14.3 | 106.0 |
| 38 | 55.5 | 58.7 | 69.8 | 19.0 | 42.9 | 71.5 | 14.3 | 130.2 |
| 40 | 58.7 | 61.9 | 71.4 | 19.1 | 42.8 | 73.0 | 14.3 | 133.4 |
| 43 | 61.9 | 65.7 | 79.4 | 19.1 | 42.9 | 81.0 | 14.3 | 133.4 |
| 45 | 61.9 | 65.1 | 79.4 | 19.1 | 42.9 | 81.0 | 14.3 | 133.4 |
| 48 | 65.1 | 68.3 | 82.6 | 19.0 | 44.5 | 84.2 | 17.4 | 139.7 |
| 50 | 68.2 | 71.4 | 82.6 | 19.0 | 44.5 | 84.2 | 17.4 | 138.0 |
| 53 | 71.4 | 74.6 | 88.9 | 22.2 | 42.9 | 90.5 | 17.4 | 138.0 |
| 55 | 71.4 | 74.6 | 88.9 | 22.2 | 42.9 | 90.5 | 17.4 | 138.0 |
| 60 | 80.9 | 84.1 | 96.8 | 25.4 | 41.3 | 98.4 | 17.4 | 158.8 |
| 65 | 87.3 | 90.5 | 109.5 | 30.2 | 41.2 | 111.1 | 17.4 | 177.8 |
| 70 | 92.1 | 95.2 | 114.3 | 27.0 | 41.2 | 115.9 | 17.5 | 190.0 |
| 75 | 98.4 | 101.6 | 122.2 | 28.5 | 42.1 | 123.8 | 20.6 | 196.9 |
| 80 | 104.8 | 108.0 | 125.4 | 28.5 | 42.1 | 127.0 | 19.1 | 190.0 |
| 85 | 108.0 | 111.1 | 125.4 | 31.7 | 42.1 | 127.0 | 19.1 | 203.2 |
| 100 | 128.6 | 131.8 | 154.0 | 34.9 | 42.1 | 155.6 | 22.2 | 228.6 |
