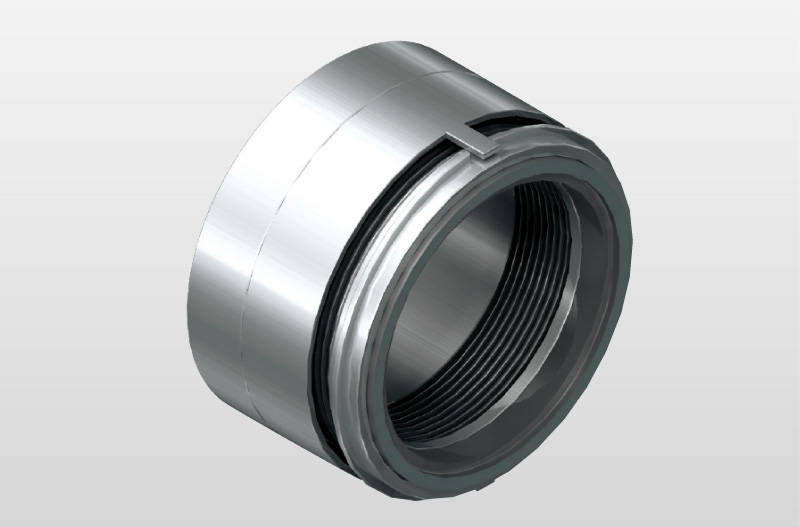

Главная » Продукты » Металлическое сильфонное уплотнение
Технические параметры:
Давление: ≤2.5MPa
Ско¬рость: ≤30m/s
Температура: -20˚C~+400˚C
● Подвижное кольцо(карбид кремния/карбид вольфрама)
● Неподвижное кольцо(карбид кремния/углеграфит/карбид вольфрама)
● Вспомогательное уплотнение(обшивной круг/гибкий углеграфит)
● Металлический сильфон(SUS316L/AM350/Inconel718/титан/Hastelloy-C/сплав-20)
● Другие детали (нержавеющая сталь/титан/Hastelloy-C)

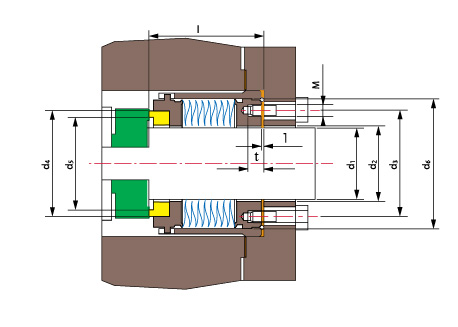

| Вал(инч) | d1 | d2 | d3 | d4 | d5 | d6 | l | M | t |
| 19 | 16~19 | 20.5 | 29 | 30.3 | 25.3 | 45.0 | 33.5 | 4 x M4 | 6 |
| 24 | 20~24 | 25.5 | 35 | 38.8 | 33.8 | 49.0 | 33.5 | 4 x M4 | 6 |
| 30 | 25~30 | 31.5 | 40 | 43.6 | 38.6 | 55.0 | 34.5 | 6 x M4 | 6 |
| 35 | 31~35 | 36.0 | 45 | 45.8 | 40.8 | 59.0 | 33.0 | 6 x M4 | 6 |
| 40 | 36~40 | 41.0 | 50 | 51.5 | 46.5 | 65.0 | 30.5 | 6 x M4 | 6 |
| 45 | 41~45 | 46.0 | 55 | 55.2 | 50.2 | 69.0 | 35.5 | 6 x M4 | 6 |
| 51 | 46~51 | 52.0 | 63 | 64.7 | 59.7 | 76.5 | 40.5 | 6 x M5 | 7 |
| 60 | 52~60 | 61.0 | 70 | 70.6 | 65.6 | 84.0 | 32.0 | 6 x M5 | 7 |
| 70 | 61~70 | 71.0 | 80 | 82.8 | 76.8 | 95.0 | 38.0 | 6 x M5 | 7 |
| 82 | 71~82 | 83.5 | 95 | 98.0 | 92.0 | 112.0 | 41.0 | 6 x M6 | 7 |
| 88 | 83~88 | 89.5 | 100 | 107.7 | 101.7 | 120.0 | 47.0 | 6 x M6 | 7 |
| 100 | 89~100 | 101.0 | 112 | 112.7 | 106.7 | 130.0 | 47.0 | 6 x M6 | 7 |
